湖北程力國六東風天錦9方CLW5180GQXD6和CLW5185GQXD6路面清洗車車輛簡介： Ø 天錦清洗車是一種雙發動機、雙水泵清洗車，是在標準二類底盤的基礎上，加裝高壓沖洗系統、低壓沖洗系統，由機械、液壓、電器三部分合為一體的專用沖洗作業車。 Ø 本車具有獨立的高、低壓兩套水路系統，為清洗車工作提供壓力水源。其工作原理是：利用高壓水泵產生的高壓水，經噴水架的高壓噴嘴噴出，利用高壓水流的動能，以高壓力、低流量的方式清洗，強力去污，高效節水，能將路面的陳舊污漬清洗干凈；或高壓水經左（右）角噴噴出，清洗路緣、人行道及護欄隔離區；使用高壓噴槍還可清洗路標、廣告牌、高架路等；噴霧系統具有強大的噴霧降塵、噴撒空氣消毒劑及調節空氣濕度功能。 Ø 高壓水泵由副發動機→傳動軸→皮帶傳動→電磁離合器→聯軸器驅動； Ø 低壓水路系統，采用雙級葉輪離心泵，效率高、灑水寬度大、水槍射程遠，還可選裝綠化澆灌及自吸功能。低壓水泵由底盤變速器取力器通過傳動軸直接傳動。 Ø 本車的高壓水泵、噴嘴、高壓噴槍及關鍵的液壓、電氣原件均采用國際名牌產品，性能優良、工作可靠。 湖北程力國六東風天錦CLW5180GQXD6方路面清洗車技術參數 汽 車 底 盤 | 底盤型號 | DFH1180EX8 | 發動機型號 | B6.2NS6B210 | 發動機額定功率/kW | 154 | 輪胎 | 9.00R20 | 燃油種類 | 柴油 | 副發動 機及傳 動系統 | 副發動機 | 型號 | 江西五十鈴GX493ZG3 64KW | 額定功率 | 64kw/4042/r/min | 工作轉速 | 1500～1700 r/min | 電磁離合器 | DLK1-25 | 聯軸器 | TGLA9 | 高 壓 水 路 系 統 | 高壓水泵 | 型式 | 柱塞式 | 型號 | P51/135-90（PF36）德國品孚 | 壓力 | 10MPa | 轉速 | 800（900）r/min | 水閥 | 型式 | 氣控高壓球閥 | 壓力 | 10MPa | 噴水架噴嘴 | 型式 | 高壓洗滌型 | 角噴嘴 | 型式 | 高壓洗滌型 | 噴霧噴嘴 | 型式 | 細微霧化型 | 水濾 | 型式 | 濾網式 | 低壓水路系統 | 低壓水泵 | 型式 | 雙級葉輪離心式 | 型號 | 80QZB(F)-60/90 | 揚程 | 90m | 轉速 | 1480r/min | 水閥 | 氣控球閥 | 液壓 系統 | 型式 | 開式、電液控制 | 主要元件 | 齒輪泵、液壓缸、電磁閥 | 系統最高壓力 | 16MPa | 液壓油箱容量 | 65L | 電氣 系統 | 型式 | 單向直流24V(底盤)及單向直流12V(副發),負極搭鐵 | 蓄電池 | 6-QW-100MF（底盤）、75D31R（副發） |
湖北程力國六東風天錦9方CLW5180GQXD6路面清洗車車輛作業性能 | 項 目 | 單位 | 參 數 | 備 注 | 作 業 性 能 | 噴水架清洗寬度 | m | 2.5-3.5 | 噴水桿縮伸 | 噴水架偏角 | (°) | 左右各30 | | 工作 速度 | 低壓灑水 | Km/h | Ⅰ檔7:Ⅱ檔14 | 主發轉速1500r/min | 高壓清洗 | Km/h | 3-15 | 副發轉速1700r/min | 高壓清洗能力 | m2/h | 25000 | 車速8km/h | 最高清洗水壓力 | MPa | 10 | | 清洗水流量 | L/min | 134 | | 噴霧水流量 | L/min | 134 | | 低壓灑水流量 | L/min | 600~800 | | 低壓沖洗寬度 | m | ≥24 | | 灑水寬度 | m | ≥16 | | 水槍射程 | m | 38 | | 水罐容積 | L | 8930 | 最大容積可達8.9方 | 行 使 性 能 | 最高車速（滿載） | km/h | 90 | | 最大爬坡角 | (°) | 12 | 接近角 | 制動距離 | m | ≤10 | | 最小轉彎直徑 | m | ＜16 | | 燃油消耗量 | 行駛燃油消耗量 | L/100km | 21.5 | | 高壓清洗作業燃油消耗量 | L/h | 14 | 車速8km/h | L/1000M2 | 5.8 | 質量 參數 | 整車整備質量 | kg | 8940 | 基本型 | 最大總質量 | kg | 1800 | | 結 構 尺 寸 | 外形尺寸(長×寬×高) | mm | 9550×2500×3090 | 運輸狀況(基本型) | 軸距 | mm | 4700 | | 輪距 | 前輪 | mm | 1880 | | 后輪 | mm | 1860 | | 接近角 | (°) | 10 | 噴水架提升 | 離去角 | (°) | 11 | |
湖北程力國六東風天錦9方路面清洗車車輛主要配置 序號 | 項目 | 產品型號 | 備注 | 1 | 底盤 | DFH1180EX8 | 4700,國六排放 | 2 | 取力器 | 4205F85E3-010AS | | 3 | 低壓水泵 | 80QZB-60/90 | 杭州威龍泵業 | 4 | 低壓水泡 | GP-50 | 杭州威龍泵業 | 5 | 液壓系統 | 多路換向閥 | | 6 | 高壓水泵 | PF36 | 德國品孚PINFL | 7 | 高壓噴嘴 | | 美國進口 | 8 | 氣路系統 | 閥，氣缸 | 以賽亞 | 9 | 副發動機 | GX493ZG3 | 江西五十鈴 | 10 | 低壓球閥 | | 中聯 | 11 | 高壓球閥 | | 中聯 |

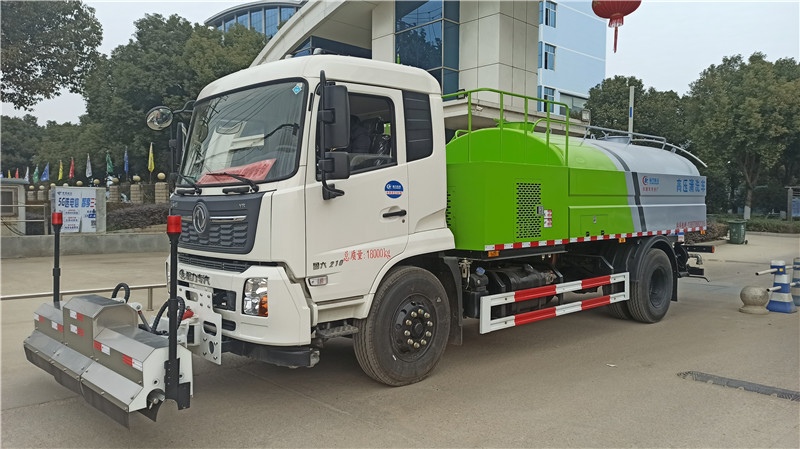

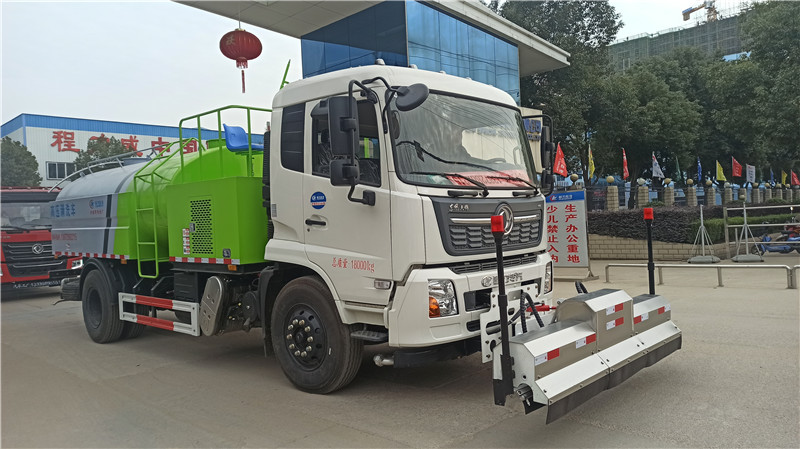

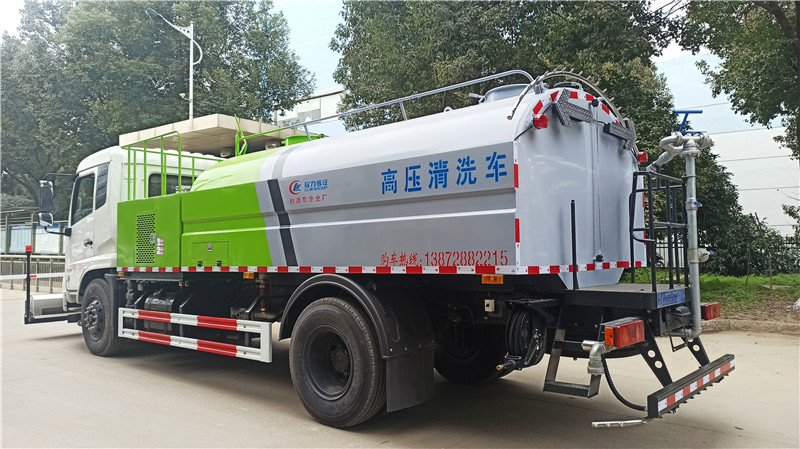

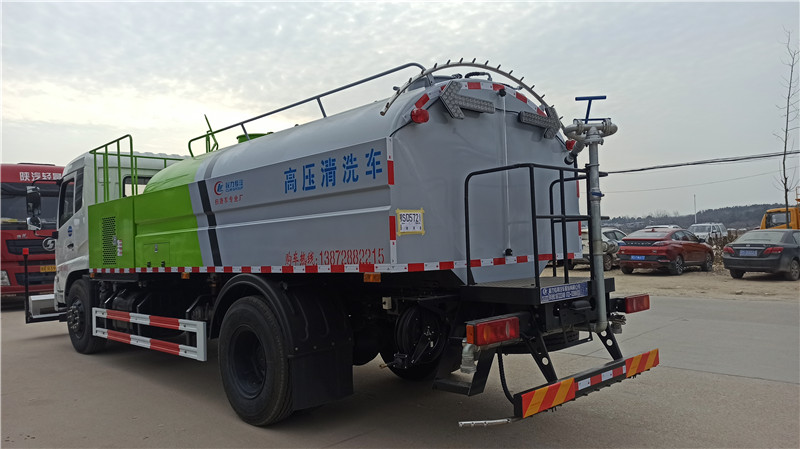

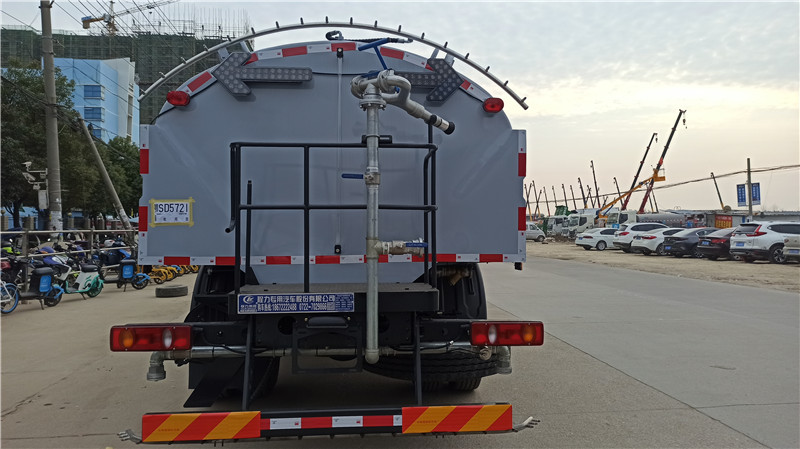

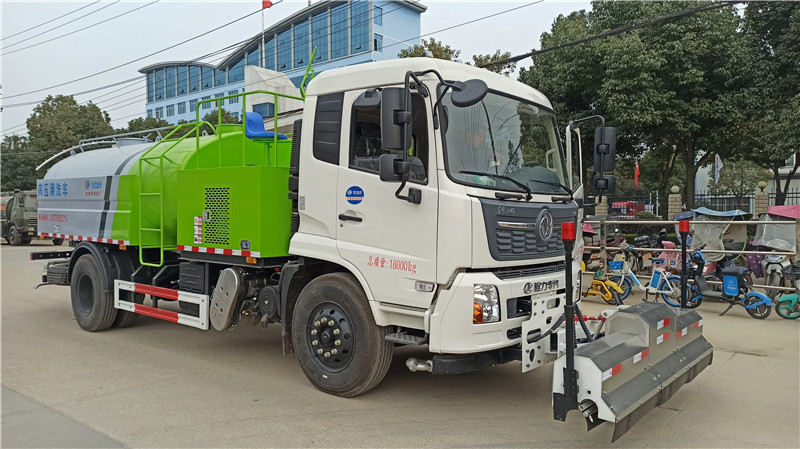

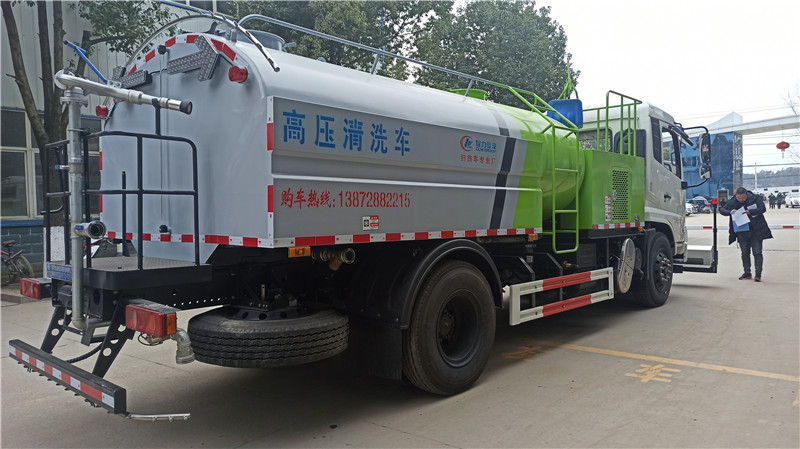

湖北程力國六東風天錦9方路面清洗車多方位圖片：
       |
